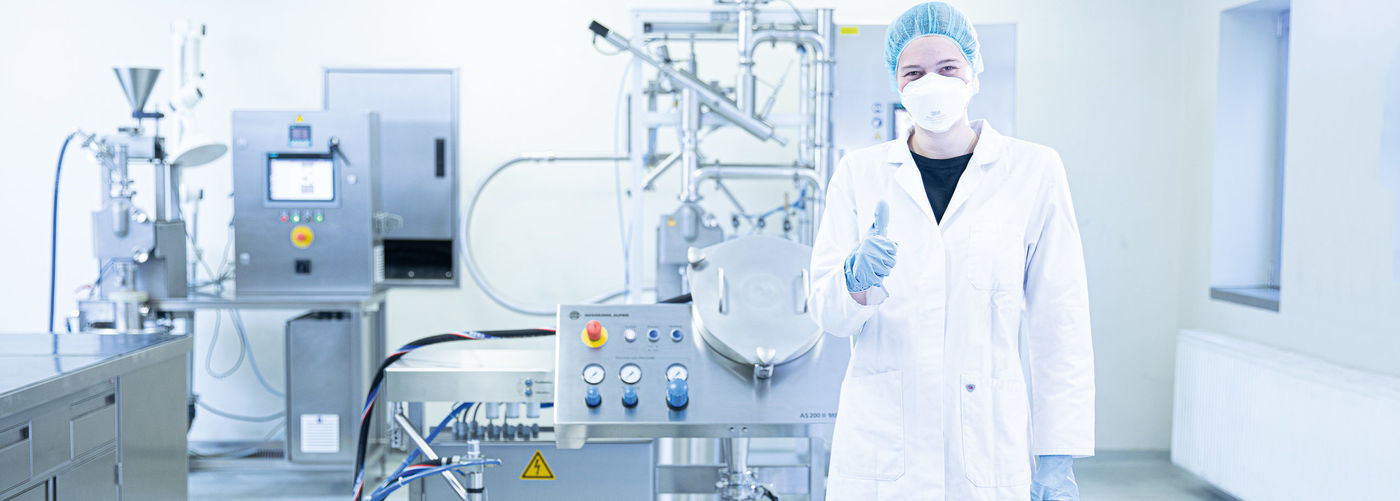

Une personne en tenue de protection et en blouse de laboratoire se tient devant une machine dans un laboratoire stérile et montre le pouce vers le haut.

AS 200 II Baseline

Le broyeur à jet en spirale AS 200 II Baseline combine une technologie connue et éprouvée et une grande rentabilité. La conception se concentre sur les exigences GMP fondamentales et les modules standardisés, mis en œuvre avec une grande facilité d'utilisation et des solutions de conception astucieuses.

design moderne pour une grande facilité d'utilisation
conception cGMP pour un nettoyage très facile, toutes les pièces importantes sont en AISI 316 L et homologuées FDA
Conception Plug-and-play pour une utilisation immédiate dès la livraison
équipement ultérieur simple de différents organes de dosage : Lance, vis sans fin (en option), goulotte de dosage (en option) ou alimentation manuelle
plaque vibrante à commande pneumatique pour réagir de manière flexible aux caractéristiques du produit et réduire le bruit de fonctionnement
concept de filtration innovant avec plusieurs types de filtres en option
commande compacte avec possibilités d'extension
raccordement de tension universel de 3x230 V ou 3 x 400 V (courant fort), 50 et 60 Hz
design compact, prix attractif

Normes de sécurité européennes
100% fabriqué en Allemagne
Normes pharmaceutiques internationales

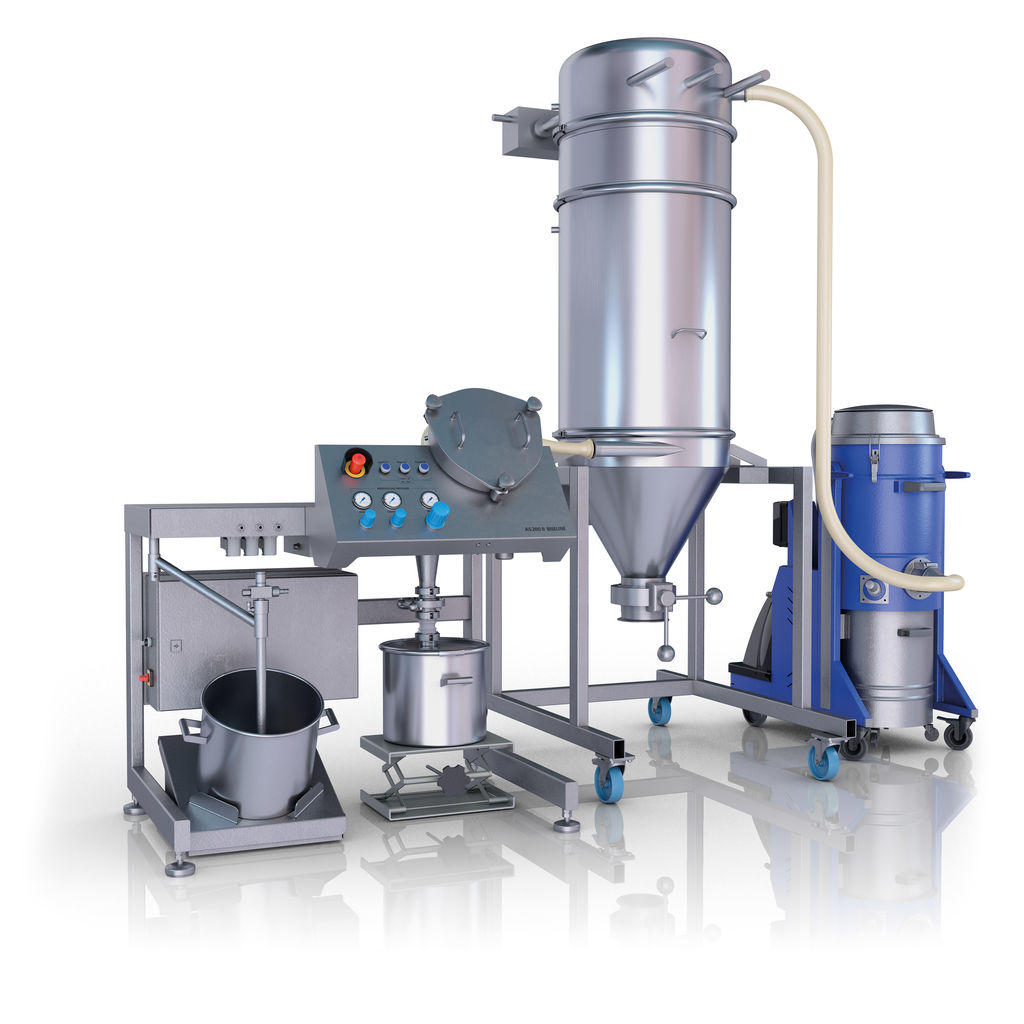

Broyeur à jet en spirale AS 200 II Baseline pour un broyage ultrafin

Production de poudre de haute qualité. Made in Germany!

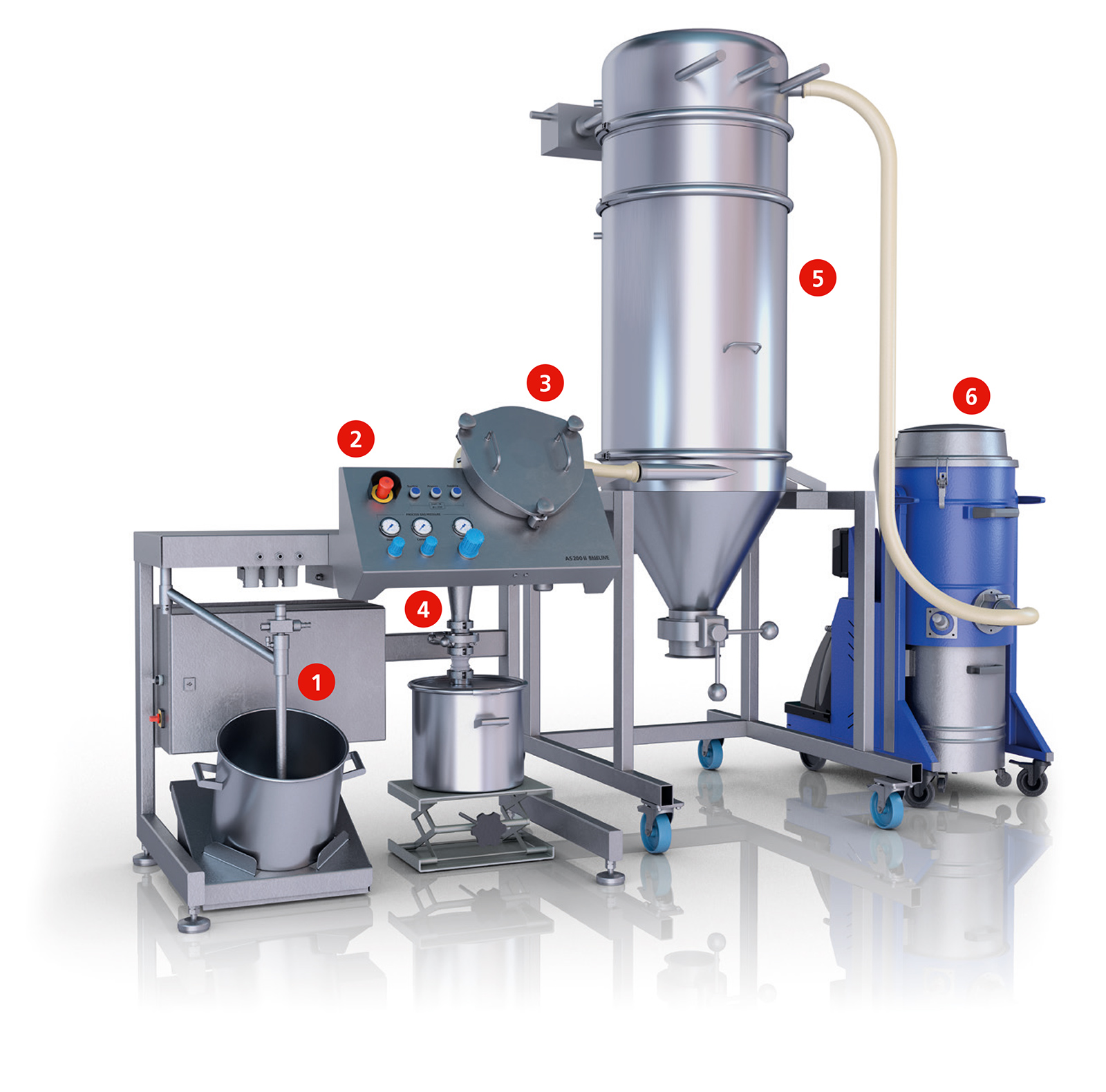

1 Dosage du matériau : Lance de transport fluidisée et autres options

optimal pour les produits faciles à manipuler
La lance de dosage aspire le matériau directement dans le broyeur
débits massiques précis et fiables de 5 à 40 kg/h
simple à utiliser et facile à nettoyer
moins d'émissions de poussière et de bruit
en option : Vis sans fin de dosage pour un dosage fiable de produits ayant de mauvaises propriétés d'écoulement. Sur demande, également avec filtre d'aspiration pour un dosage propre avec fermeture avec l'air ambiant
en option : Goulotte de dosage

2 Panneau de commande avec touches lumineuses

utilisation facile
retour d'information optique sur la disponibilité de l'installation

3 Broyage : Broyeur à jet en spirale Alpine

construction Alpine éprouvée pour réduire le nombre de pièces et permettre un montage rapide et des résultats de nettoyage parfaits
design ergonomique
conception moderne et verticale du broyeur pour une ouverture facile du broyeur pour l'inspection et le nettoyage
tous les paramètres en un coup d'œil grâce au nouveau panneau de travail, réglable de manière simple et précise
inserts interchangeables pour la réduction des coûts de maintenance et le traitement de produits ayant de mauvaises propriétés d'écoulement

4 Cyclone : Séparation des particules

Séparation du produit grâce au cyclone haute performance Alpine éprouvé
Aucun filtre textile en contact avec le produit
Collecte des produits dans un tambour en acier inoxydable
Pour un changement de produit en un minimum de temps et la récupération d’un maximum de produit

5 Filtres produits : concept de filtration innovant avec des types de filtres adaptés aux besoins

Version standard avec aspirateur sans filtre
filtre nettoyé automatiquement pour une production en continu
filtres semi-batch : pour un rendement plus élevé de produits pour les lots de petite à moyenne taille
filtres small-batch pour la production de petits lots
flexibilité élevée : Possibilité d’achat de filtres en option en fonction des besoins individuels. L'installation peut ainsi être équipée de manière optimale pour toutes les tailles de lots.

6 Dispositif d'aspiration

Sac filtrant à nettoyage manuel
raccordement simple et étanche à la poussière du collecteur de produits
Le gaz de processus est filtré dans un aspirateur avec séparation de poussière, filtre HEPA et ventilateur d'extraction intégrés

Produits de référence

Produit	EFinesse finale	Débit
Progestérone	90 % < 9 µm	20 kg/h
Diosmin	90 % < 4 µm	8 kg/h
Oméprazole	90 % < 5 µm	3 kg/h
Poudre cosmétique	90 % < 10 µm	15 kg/h

Caractéristiques techniques

Diamètre de la chambre de broyage	200 mm
Plage de pression de travail	2 – 8 bar (g)
Plage de finesse d50	1 – 40 µm
Consommation d'air comprimé	150 – 200 µm
Dimensions (LxlxH) (sans dispositif d'aspiration)	1,2x0,8x1,3 m
Alimentation électrique	Courant triphasé, 230-400 V ; 2,2 kW

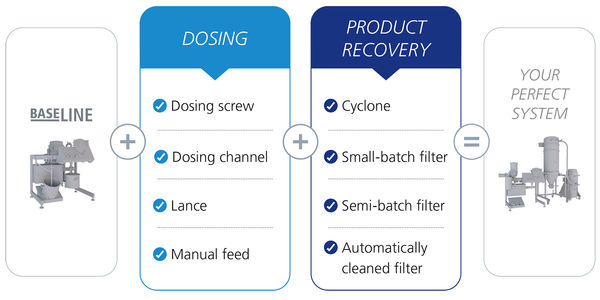

Pour une installation parfaite

Toutes les configurations possibles en un coup d’œil

Le concept Alpine Baseline comprend de nombreuses options pour une installation de broyage complète et compacte. Plusieurs alternatives de dosage et de récupération des produits peuvent être combinées individuellement, ce qui vous permet d'obtenir un système parfaitement adapté.
